AQUALINK OF NORWAY
Maglia a pera
Collegamento documentato per ormeggi moderni
La maglia a pera è un componente tracciabile sviluppato per collegamenti sicuri tra redance e altre attrezzature di ormeggio.
Contattaci per il prodottoVantaggi
MBL documentato
Marcatura e tracciabilità
Accoppiamento ottimale con redance AQUALINK
Documentazione tecnica
Dati prodotto
Dimensioni, capacità e specifiche di prodotto verificate.
NS 9415:2021TRACCIABILITÀMBL
Maglia a pera7 varianti di prodotto
RIFERIMENTO TECNICO DIMENSIONALE
Riferimento per la tabella prodotto

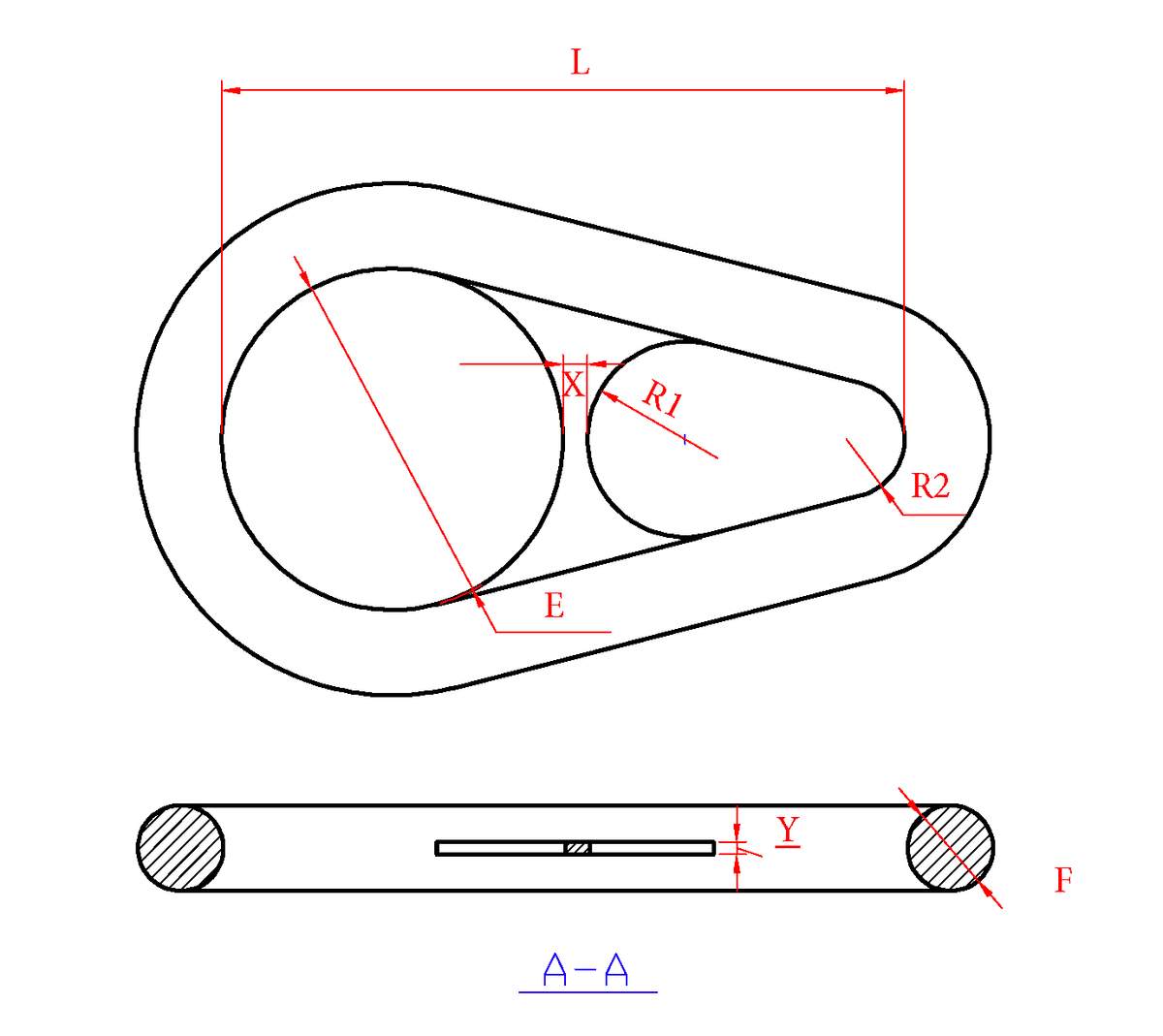

Le lettere nel disegno dimensionale corrispondono direttamente alle colonne R1, R2, L, E, F, X e Y della tabella sottostante. Tutte le dimensioni sono espresse in millimetri.
R1R2LEFXY
| MBL | Diametro | R1 | R2 | L | E | F | X | Y |
|---|---|---|---|---|---|---|---|---|
| 45 tonnellate | 22 mm | 24,5 | 15 | 176 | 88 | 22 | 10 | 8 |
| 60 tonnellate | 25 mm | 28,2 | 17 | 200 | 100 | 25 | 10 | 8 |
| 72 tonnellate | 28 mm | 31,7 | 19 | 224 | 112 | 28 | 10 | 8 |
| 88 tonnellate | 32 mm | 34,9 | 21,5 | 256 | 128 | 32 | 18 | 10 |
| 101 tonnellate | 35 mm | 37,3 | 24 | 280 | 142 | 35 | 25 | 12 |
| 139 tonnellate | 38 mm | 39 | 23 | 353 | 150 | 38 | 25 | 17,5 |
| 210 tonnellate | 50 mm | 51 | 30 | 485 | 210 | 50 | 25 | 20 |
QUALITÀ DOCUMENTATA
Norme e tracciabilità
I dati si riferiscono ai modelli e alle dimensioni indicati. I prodotti sono forniti con marcatura e documentazione tracciabile. I componenti critici per la sicurezza sono sviluppati e documentati secondo NS 9415:2021. I certificati dei materiali documentano le proprietà meccaniche e la tracciabilità.
